描述

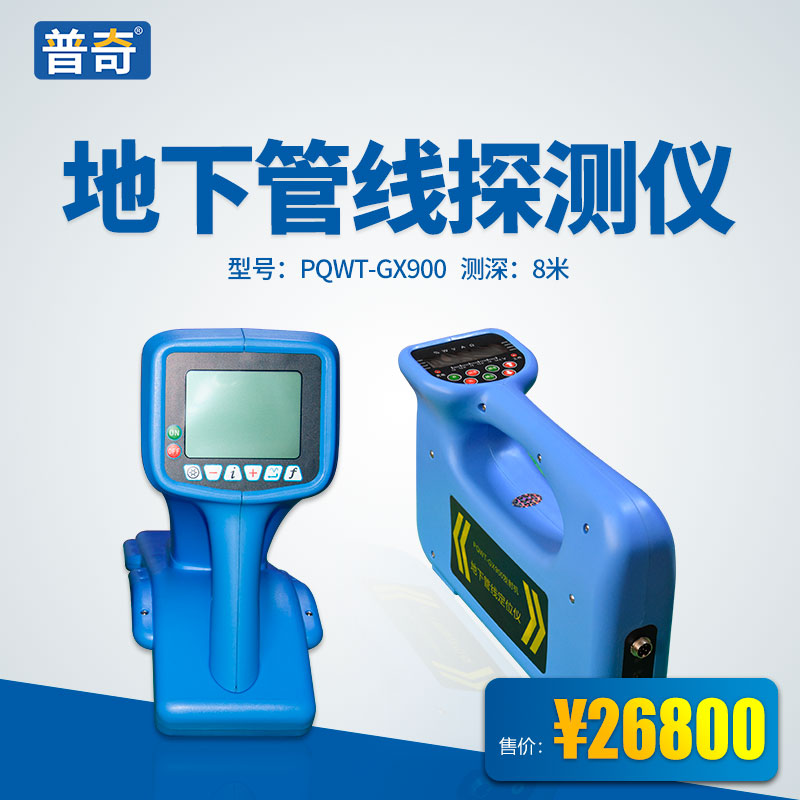

PQWT-GX900地下管線探測儀
是一套高性能地下金屬管線探測系統，由信號發射機和接收機組成，可用于金屬管線、地下電纜的路徑探測、管線普查和深度測量，以及管道絕緣破損和部分類型電纜故障的查找。
工作原理
PQWT-GX900型地下管線探測儀是以電磁感應法為基礎加以通訊原理的應用設計而成。在使用上包含了更多人性化的設計，通過大屏液晶顯示信號強弱,條柵、箭頭及聲音提示使得操作者很容易判斷地下金屬管線的地下位置走向，以及深度。

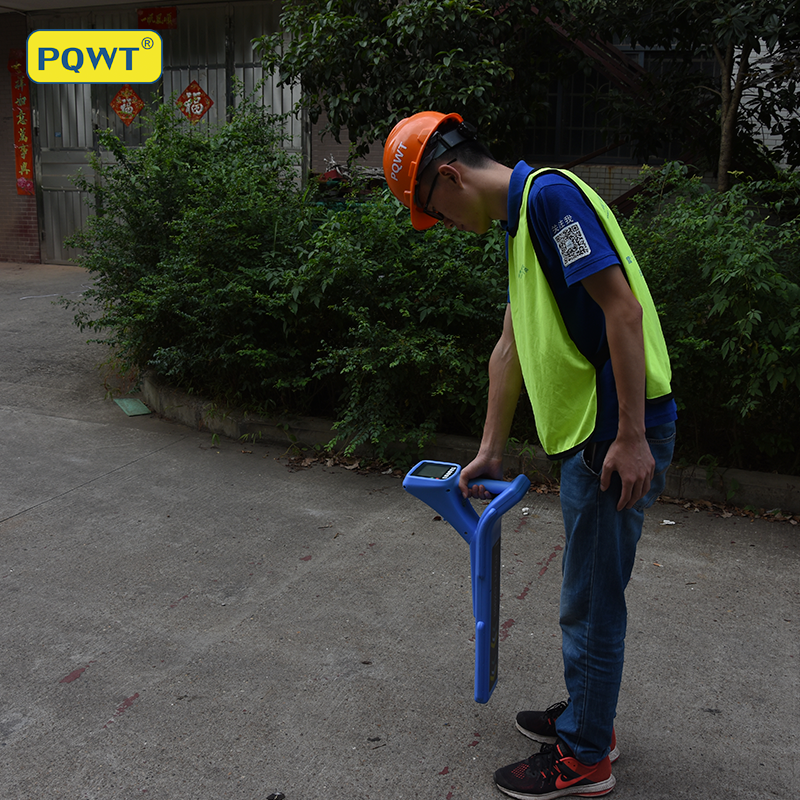

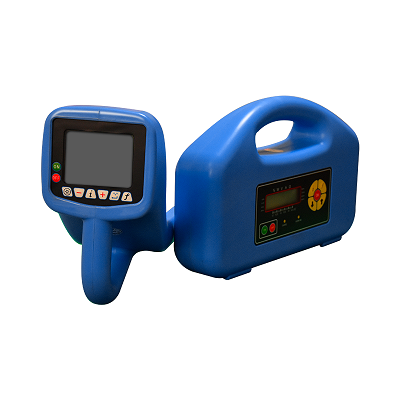

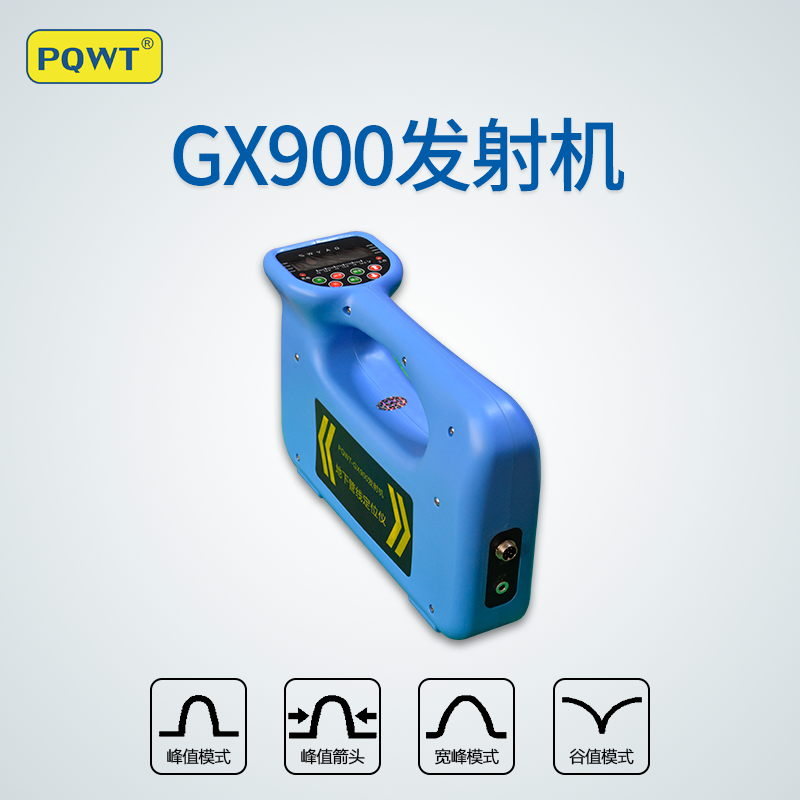

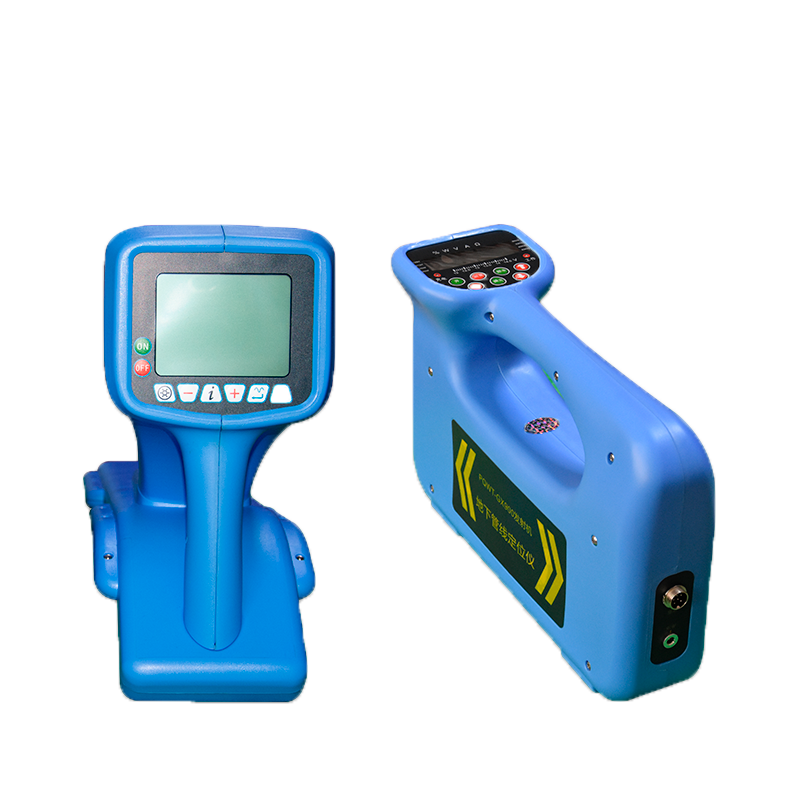

產品展示
技術參數
| 接收機 | 發射機 | ||
| 工作頻率: | 低頻、射頻 高頻 中頻 工頻 | 工作頻率： | 低頻、射頻 中頻 高頻 |
| 天線模式: | 波谷法（豎直線圈）、波峰法（水平線圈） | 工作模式： | 直連法、耦合法、感應法 |
| 聲音指示: | 隨信號強度變化的調頻音調 | 匹配負載： | 5歐姆—3000歐姆 |
| 電流指示: | 顯示被測電纜的有效電流值(單位：mA) | 阻抗顯示： | 五位數字 |
| 工作溫度: | -10°C——+55°C | 過熱過流： | 自動保護 |
| 電池型號: | 6節二號鋰電池 | 功率輸出： | 低擋、中檔、高擋 |
| 電量指示: | 圖形顯示 | 電池類型： | 8節一號鋰電池 |
| 電池壽命: | 連續工作>8小時：間斷工作 >16小時 | 電池壽命： | 連續工作>8小時：間斷工作 >10小時 |
| 尺寸大小: | 70×20×11CM | 工作溫度： | -10°C—55°C |
| 重 量: | 1.8公斤（帶電池） | 尺寸大?。?/strong> | 16×16×39CM |
| 信號強度表示: | 梯形圖、數字量程0——999 | 重 量： | 1.7公斤（含電池） |
| 增益控制: | 手動調節 動態范圍為100db | ||
| 探測深度: | <6米 | ||
應用軟件
1、全數字式定位儀，顯示清晰，定位可靠
2、便攜輕巧、使用方便、查找快捷
3、內置充電電池，測試時不需市電
4、具有電纜埋深顯示、電流顯示
5、大屏液晶圖形顯示、測試中不需耳機
6、內置歐姆表可測量電纜環路電阻
7、具有電纜定位和故障查找（需選配A字架）兩種功能
8、可以找到高達2MΩ的對地絕緣故障
9、具有背光功能適應夜間操作
